Description

• Transmission UHF numérique pensée pour la scène et les prestations pro, avec une latence annoncée à 1,9 ms et une large plage dynamique de 134 dB.
• Déploiement rapide grâce au scan automatique et à l’espacement équidistant des canaux, idéal quand il faut coordonner des fréquences efficacement.
• Autonomie et lisibilité optimisées : jusqu’à 12 heures avec batterie BA 70 (vendue séparément) et écran E-Ink persistant.
• Évolutif et robuste : boîtier métallique, interrupteur de sourdine programmable, interface capsule standard compatible avec de nombreuses capsules Sennheiser et Neumann (vendues séparément).

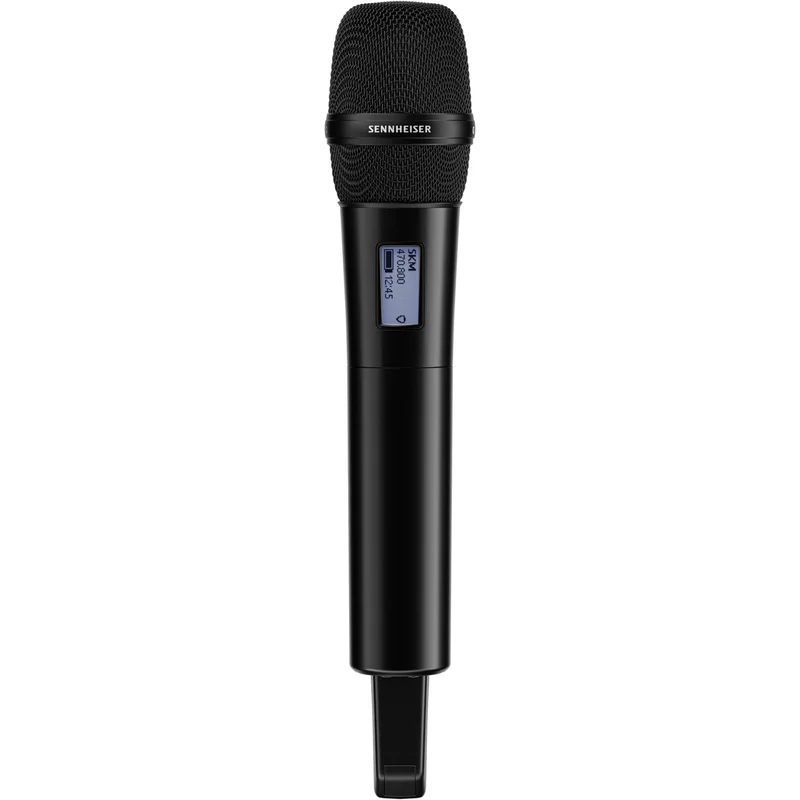

Avec EW-DX, Sennheiser transpose l’ADN de la famille Evolution Wireless Digital dans un environnement de production où la vitesse d’installation, la fiabilité HF et la supervision à distance comptent autant que la qualité audio. L’émetteur portatif EW-DX SKM est conçu pour s’intégrer dans un système UHF numérique prêt à évoluer : choix de récepteurs 2 canaux (format demi-rack 9,5 pouces) ou 4 canaux (format rack complet 19 pouces), possibilités de contrôle réseau et approche  » scalable  » adaptée aussi bien aux configurations mobiles qu’aux parcs micros plus conséquents.

Le Sennheiser EW-DX SKM s’adresse aux chanteurs, intervenants, techniciens son, loueurs et équipes de production qui recherchent un émetteur main numérique fiable pour le live, l’événementiel, la conférence, le théâtre ou les prestations corporate. Sa puissance RF fixe de 10 mW et sa portée annoncée jusqu’à 100 m en font un choix pertinent pour la majorité des scènes et plateaux, tout en conservant un fonctionnement cohérent dans des environnements HF denses.

Cette version Q1-9 (470,2 à 550 MHz) doit être choisie en fonction des autorisations et réglementations RF locales. Elle est pensée pour fonctionner au sein de l’écosystème Evolution Wireless Digital, avec une logique de composants interchangeables et des options permettant d’anticiper les besoins futurs (ajout de canaux, évolution de l’infrastructure, méthodes de charge, etc.).

Un flux de travail simplifié, du scan à la supervision

Pour gagner du temps lors de l’installation, EW-DX s’appuie sur un scan automatique de l’environnement RF et sur un espacement équidistant des canaux afin de faciliter le déploiement des fréquences. En production, la supervision et le pilotage à distance peuvent s’intégrer à vos habitudes grâce aux outils de l’écosystème Sennheiser (Sennheiser Control Cockpit, Wireless Systems Manager, et l’application Smart Assist), utiles pour monitorer et ajuster un parc micro sans fil de manière plus centralisée.

Émetteur prêt pour le terrain : autonomie, charge et ergonomie

Le EW-DX SKM mise sur une utilisation  » production-ready  » : contacts de charge pour recharger l’émetteur directement via un chargeur compatible (CHG 70N vendu séparément), et affichage E-Ink persistant pour conserver les informations visibles même lorsque les piles sont retirées. L’autonomie peut atteindre jusqu’à 12 heures avec la batterie lithium-ion BA 70 (vendue séparément), et l’émetteur peut aussi fonctionner avec 2 piles AA 1,5 V.

Côté contrôle, l’émetteur propose des boutons de fonction donnant accès aux paramètres, une fonction de verrouillage pour sécuriser les réglages, ainsi qu’un commutateur de sourdine programmable (AF Mute, RF Mute ou aucune fonction) pour s’adapter aux exigences d’exploitation (plateau TV, théâtre, conférence, chant lead, etc.).

Qualité audio et stabilité HF

EW-DX met en avant une chaîne audio pensée pour la transparence, avec le codec propriétaire SePAC (Sennheiser Performance Audio Codec) et une plage dynamique d’entrée annoncée à 134 dB, afin de limiter les contraintes de réglage de gain. Pour la stabilité de transmission, la technologie HF s’appuie sur la diversité de commutation intelligente (Intelligent Switching Diversity), conçue pour maintenir une liaison solide en commutant les antennes entre les trames audio, tout en évitant les artefacts.

Enfin, des fonctions utiles au calage et à l’exploitation sont intégrées : trim audio numérique, générateur de tonalité de test, voyants configurables et coupe-bas commutable (jusqu’à 120 Hz) pour mieux maîtriser les bruits de manipulation, le grondement de scène ou les vibrations selon la capsule et l’usage.

Caractéristiques techniques

• Gamme de fréquence de liaison audio : Q1-9 : 470.2 – 550 MHz
• Gamme de fréquence Bluetooth Low Energy (BLE) : 2405 – 2480 MHz
• Réponse en fréquence audio : 20 Hz – 20 kHz (-3 dB) a 3 dBfs
• Distorsion harmonique totale (THD) : inferieure a -60 dB pour 1 kHz a -3 dBfs de niveau d’entree
• Plage dynamique : 134 dB
• Latence du systeme : 1,9 ms
• Technologie RF : diversite de commutation intelligente
• Temperature de fonctionnement : -10 degC – +55 degC (14 degF – 131 degF)
• Humidite relative de fonctionnement : 5 – 95 % (sans condensation)

• Tension d’entree : 2,0 – 4,35 V
• Courant d’entree : inferieur ou egal a 300 mA
• Alimentation : 2 piles AA 1,5 V (alcaline manganese) ou batterie rechargeable BA 70
• Bande passante occupee : 200 kHz
• Puissance d’emission (rayonnee) : Liaison audio : 10 mW ERP ; (Plage Y1-3) : 12 mW ERP ; Mode LD : 10 mW ERP ; BL : max. 10 mW PIRE
• Dimensions : 50 x 268 mm (y compris le module de microphone MMD 835) ; 40 x 200 mm (sans module microphone)
• Poids sans piles : env. 304 g (avec module de microphone MMD 835) ; env. 195 g (sans module microphone)
• Puissance RF fixe : 10 mW (portee annoncee jusqu’a 100 m / 328 pieds)
• Contacts de charge : charge dans l’appareil avec le chargeur CHG 70N (vendu separement)
• Affichage : E-Ink persistant
• Autonomie : jusqu’a 12 heures avec batterie lithium-ion rechargeable BA 70 (vendue separement)
• Commutateur de sourdine programmable : AF Mute, RF Mute, aucune fonction
• Boutons de fonction : controle des parametres de l’emetteur et verrouillage des boutons
• Trim audio numerique
• Generateur de tonalite de test
• Configuration des voyants commutables : marche/arret
• Coupe-bas commutable : Off, 30, 60, 80, 100, 120 Hz
• Options de charge (en option) : CHG 70 N, L 70 USB, module LM 6070 pour station de charge a rack complet L 6000 (disponibilite en 2023)
• Interface de capsule standard Sennheiser : compatible avec une large gamme de capsules Sennheiser et Neumann (vendues separement)
• Boitier metallique
• Utilisation mondiale : frequences specifiques soumises aux reglementations RF locales
• Remarque : Tous les composants de la famille numerique sans fil Evolution sont concus pour interagir. Tenir compte des restrictions de fonctionnalites selon la serie (ex. changement de bande passante, utilisation du mode Link Density).

• Emetteur portatif EW-DX SKM-S
• Pince micro MZQ 1
• 2 piles (AA)
