Description

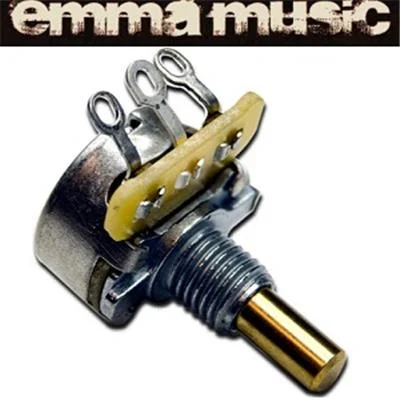

Potentiomètreformat mini CTS linéaire 1 meg solid shaft (axe lisse). Type Japon par ABC Parts.

Il est utilisé notamment sur les modèles Jazzmaster de type US avec un axe de 4mm de diamètre.

Rappel :

Audio = recommandé pour le volume

Linéaire = recommandé pour la tonalité

————————-

Référence du potentiomètre

JM-37004

Type de potentiomètre

Linéaire

Format du potentiomètre

Mini

Marque du potentiomètre

Eyparts

Valeur du potentiomètre

1 Meg

Type d’axe

Axe lisse (solid shaft)

Diamètre de l’axe

4mm

Longueur de l’axe

15mm (7mm partie filetée + 8mm tige de fixation du bouton)

Diamètre du trou nécessaire à la fixation

5.9mm (diamètre de filetage)

Culot

Plat de 16.4mm de diamètre

Conditionnement

Un potentiomètre livré avec une rondelle crantée et un écrou en sachet luthier.

————————

En résumé

Ce potentiomètre est de format mini.

Il se fixe donc dans des trous qui font 6mm environ.

On le trouve sur les modèles Jazzmaster format US (Japon axe de 6mm ; Jazzmaster US axe de 4mm)

– 24.3mm de hauteur totale.
