Description

• Grande marge avant écrêtage : encaisse des niveaux d’entrée élevés pour conserver attaque, dynamique et clarté, même sur des sources musclées.
• Isolation par transformateur : sortie symétrique isolée et conception pensée pour réduire les ronflettes et risques de boucles de masse.
• Double impédance d’entrée intelligente : adaptée aussi bien au niveau ligne (XLR) qu’aux micros passifs de guitare/basse (entrées Jack 6.35mm).
• Taillée pour la route : châssis aluminium extrudé, protections caoutchouc et connectique XLR de qualité pour un usage intensif.

La DN 100 V2 s’inscrit dans la lignée des boîtes de direct actives conçues pour répondre aux exigences des régies modernes : alimentation fantôme +48 V omniprésente sur les consoles, forte réserve de niveau, et restitution fidèle du caractère des instruments. Devenue un choix récurrent chez les ingénieurs et musiciens, elle vise un objectif simple : transmettre à la console un signal propre, stable et détaillé, sans  » lisser  » le jeu ni écraser les transitoires.

Cette boîte de direct est pensée pour les bassistes (actifs ou passifs), guitaristes électro-acoustiques, claviéristes, machines électroniques, ainsi que pour toute source qu’on souhaite envoyer proprement vers une entrée micro de console via une sortie symétrique. En live, elle facilite les plateaux rapides (patch clair, niveau maîtrisé, ronflettes limitées). En studio, elle constitue un maillon fiable pour capturer une prise DI avant reamping ou traitement, tout en conservant une excellente lisibilité du jeu.

Sortie symétrique isolée par transformateur

La DN 100 V2 repose sur une sortie symétrique isolée par transformateur, optimisée pour garder une réponse en fréquence et une phase cohérentes sur des longueurs de câbles variables. La conception prend également en compte la prévention de la saturation du transformateur, avec un filtrage passe-haut fixe intégré afin d’atténuer les fréquences très basses non essentielles sur le plan musical, tout en conservant une restitution précise des fondamentales graves des instruments.

En complément, l’architecture inclut une isolation galvanique pensée pour séparer efficacement les interfaces d’entrée et de sortie, ce qui, associé au commutateur Earth Lift, aide à limiter les problèmes de boucles de masse lorsqu’on alimente des équipements depuis des réseaux différents (plateau, backline, régie).

Entrées à double impédance : l’adaptation automatique selon la connexion

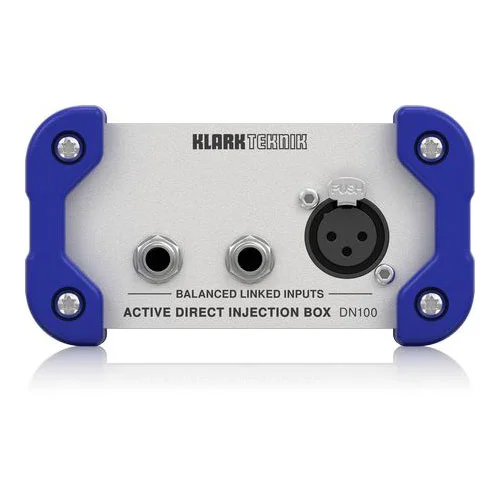

La DN 100 V2 propose une entrée XLR en parallèle et deux entrées TRS Jack 6.35mm, dont l’une peut servir de sortie de liaison vers un ampli (pratique pour garder votre son d’ampli sur scène tout en envoyant une DI propre à la façade). Le comportement d’impédance s’adapte selon l’usage : en XLR seul, l’entrée vise des sources niveau ligne ; dès qu’un Jack 6.35mm est inséré, l’impédance devient très élevée pour respecter les micros passifs de guitare et de basse, en évitant la perte d’aigus et la sensation de signal  » étouffé « .

Commutateurs visibles : Pad et Earth Lift

Sur scène, on n’a pas le temps de deviner : les commutateurs Pad et Earth Lift sont éclairés, et une LED indique la présence de l’alimentation fantôme +48 V. Résultat : un contrôle immédiat, lisible à distance, utile en conditions de faible luminosité.

Conçue pour les tournées

Le boîtier en aluminium extrudé protège l’électronique, complété par une protection en caoutchouc de silicone et des coins isolants. Cette construction vise la fiabilité au quotidien : installation/désinstallation rapide, chocs, vibrations, et contraintes de transport répétées, tout en maintenant des connexions stables.

Caractéristiques techniques

• Connecteurs : 2 x TRS Jack 6.35mm et XLR 3 broches en parallèle
• Impédance : 1 MOhms nominal, symétrique ou asymétrique, 20 kOhms (XLR uniquement)
• Niveau d’entrée maximum : 35 dBu (avec pad activé)
• Atténuateur : 20 dB pad

• Connecteur : XLR 3 broches
• Impédance : 50 ohms
• Niveau de sortie maximum : 15 dBu avec une charge de 10 kOhms
• Charge minimale : 600 ohms

• Bruit : -103 dBu, 22 Hz à 22 kHz non pondéré, avec entrée terminée par une résistance de 10 kOhms
• Réponse en fréquence : 20 Hz à 20 kHz, +/-1 dB, charge de 10 kOhms
• Distorsion (THD + N) : Typiquement <0,005% @ 1 kHz, +10 dBu

• Tension : +48 V fantôme
• Consommation de courant : <10 mA

• Dimensions : 118 x 63 x 112 mm (4.7 x 2.5 x 4.4″)
• Poids : non précisé (donnée fournisseur : 0)
