Description

• Commande déportée programmable pour piloter rapidement volume, sélection et scénarios d’utilisation d’un système ControlSpace
• Gestion de scènes : sélection et rappel de plusieurs configurations (sources, routages, niveaux) selon les besoins du lieu
• Interface claire et personnalisable grâce à l’écran LCD rétroéclairé et à l’affichage à l’écran configurable
• Intégration fiable en installation fixe : adressage par DIP Switchs, câblage Cat 5 sur longue distance et montage en boîte murale standard

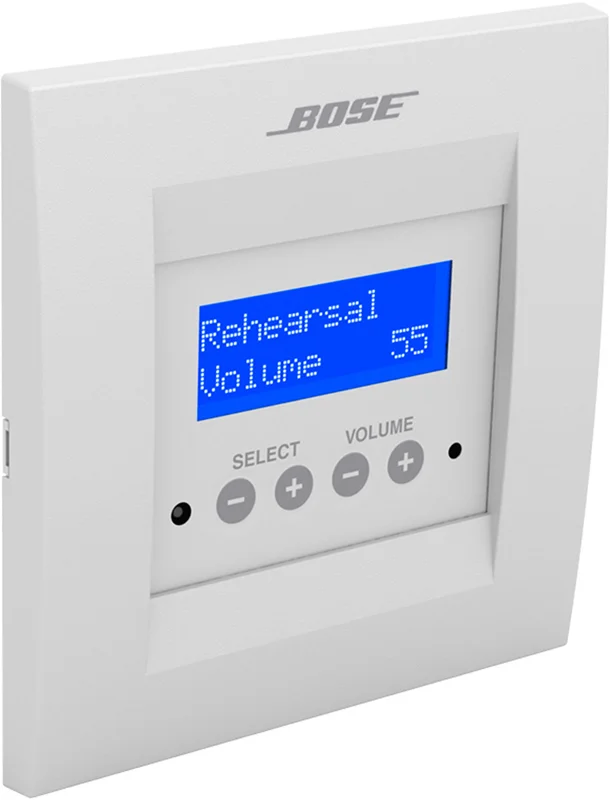

Le Bose Pro CC-16 ControlCenter est une commande murale conçue pour s’intégrer aux architectures audio Bose Pro basées sur les processeurs ControlSpace. Dans une installation fixe, la qualité d’expérience utilisateur dépend autant du traitement audio que de la simplicité des commandes au quotidien. Le CC-16 répond précisément à cet enjeu : offrir un point de contrôle local, discret et intuitif, capable de piloter des fonctions avancées sans exposer la complexité du système.

Sa programmation s’effectue via ControlSpace Designer avec une logique  » glisser-déposer « , afin d’associer les boutons, la navigation et l’affichage aux usages réels du site (salle de prise de son, régie, accueil, salle de réunion, espace commercial, studio de répétition ou zones multiroom). Cette approche permet de standardiser l’exploitation d’un parc d’installations tout en conservant une personnalisation fine selon les projets.

Le CC-16 s’adresse aux intégrateurs, techniciens et responsables de lieux qui souhaitent sécuriser l’exploitation d’un système audio tout en laissant aux utilisateurs finaux une prise en main immédiate. Dans un environnement de production ou de studio, il peut devenir une commande de proximité pour rappeler des configurations (écoute de référence, écoute client, diffusion, talkback routé selon zones), ajuster un niveau de sortie ou changer de source sans passer par un ordinateur.

Dans les lieux recevant du public, son intérêt est encore plus évident : l’utilisateur accède à des actions simples (monter/descendre le volume, naviguer entre des sélections, rappeler une scène  » ouverture « ,  » événement « ,  » fermeture « ) pendant que l’installation reste protégée. Le verrouillage logiciel programmable aide à éviter les manipulations involontaires et à préserver la cohérence des réglages établis lors de la mise en service.

Programmation de scènes pour un pilotage immédiat

Le CC-16 permet la programmation de scènes afin de sélectionner et rappeler plusieurs scénarios d’utilisation. Concrètement, une scène peut correspondre à une source audio spécifique, à un ensemble de niveaux, voire à une configuration système adaptée à un moment précis. Résultat : moins d’erreurs, une exploitation plus rapide et une continuité de service améliorée, même lorsque plusieurs personnes utilisent le système.

Écran LCD et ergonomie orientée terrain

Son écran LCD bitmap rétroéclairé bleu améliore la lisibilité et peut être configuré pour afficher des informations pertinentes (nom de source, zone, mode, scène active). Les commandes en façade sont pensées pour un usage répétitif : boutons de volume (+, -) et boutons de sélection (+, -) pour naviguer simplement dans les options prévues par la programmation. Cette ergonomie favorise une prise en main rapide, même dans des contextes où l’on n’a pas le temps de former longuement les utilisateurs.

Adressage, câblage et déploiement en installation fixe

Le CC-16 utilise un adressage par DIP Switchs à l’arrière, pratique pour déployer plusieurs contrôleurs sur un même système. Il est possible d’installer jusqu’à 15 contrôleurs par processeur ControlSpace, ce qui répond aux projets multi-zones. Le câblage repose sur du Cat 5 en paire torsadée non blindée (UTP), avec une longueur maximale annoncée de 609 m selon les exigences de câble, permettant de couvrir des sites étendus tout en conservant une infrastructure simple et standardisée.

La connectique Euroblock 6 broches s’inscrit dans les habitudes de l’installation pro, et le montage en boîte murale électrique standard facilite l’intégration propre et durable. L’alimentation peut être fournie via un adaptateur 8 a 18 VDC (vendu séparément), un point à anticiper lors du chiffrage et de la préparation du chantier.

Caractéristiques techniques

• Modèle : Bose Pro CC-16 ControlCenter
• Type : commande déportée
• Référence fabricant : 41761
• Couleur : blanc
• Montage : boîte murale électrique standard

• Contrôle programmable : commutation des sources audio, configurations système
• Programmation de scènes : sélection et rappel de plusieurs scénarios d’utilisation
• Configuration simplifiée :  » glisser-déposer  » via ControlSpace Designer
• Affichage à l’écran : personnalisable pour faciliter l’utilisation du système
• Verrouillage : logiciel programmable
• Quantité maximale de contrôleurs : 15 par ControlSpace Processeur ESP

• Utilisation avec : ControlSpace ESP-880A
• Utilisation avec : EX-1280
• Utilisation avec : EX-1280C
• Utilisation avec : solution audio plafond DS4

• Écran : LCD bitmap, 122 x 32 pixels, rétroéclairé bleu
• Commandes en façade : boutons de volume (+, -), boutons de sélection (+, -)
• Commandes arrières : adressage (DIP Switchs)

• Exigences câbles : Cat 5 (24-18 AWG), paire torsadée non blindée (UTP)
• Longueur max câble : 609 m
• Connectique : Euroblock, 6 broches

• Alimentation : via adaptateur 8 a 18 VDC, 100 mA (vendu séparément)

• Dimensions : 121 x 118 x 37 mm
