Description

• Capture et lecture SDI haute qualité sur station de travail via PCI Express, idéale pour le montage, l’étalonnage et le design.
• Connectique SDI multidébits pour s’intégrer facilement à des environnements SD, HD, 2K et Ultra HD 4K.
• Workflow pro complet avec entrée de référence (Tri-Sync/Black burst), contrôle RS422 et incrustateur intégré.
• Audio SDI intégré jusqu’à 16 canaux en HD/2K/4K pour une synchronisation image/son propre en post-production.

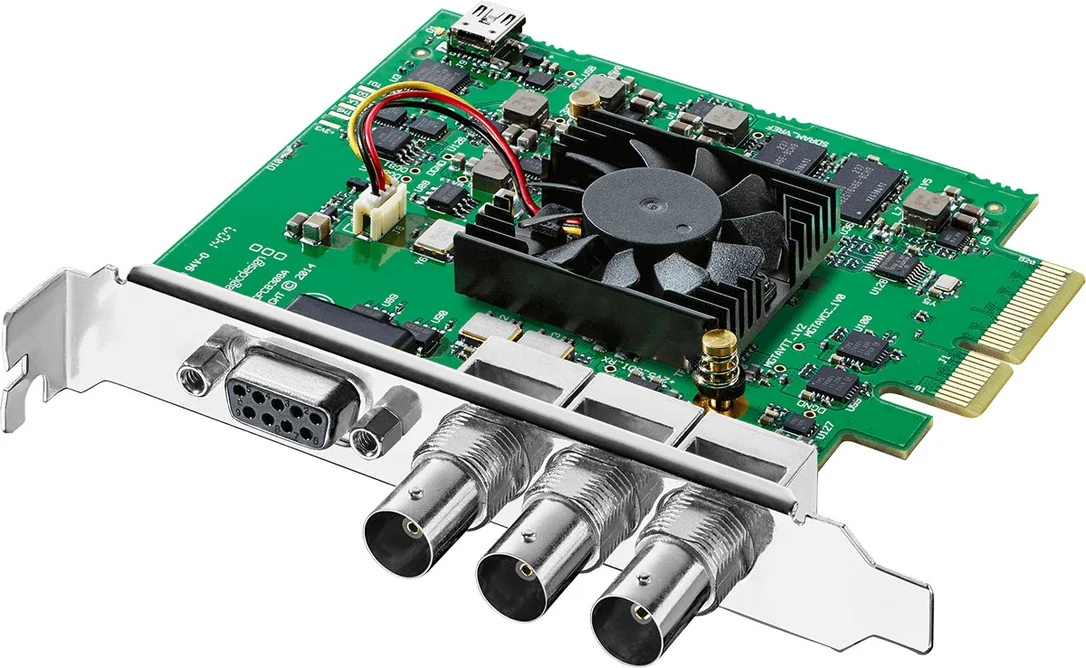

Dans l’univers des cartes DeckLink, la DeckLink SDI 4K se concentre sur l’essentiel pour les studios et salles de montage qui travaillent en chaîne SDI : une entrée et une sortie SDI de haute qualité, dans un format compact et pensé pour s’installer dans une large variété de stations PCI Express. Cette approche  » SDI only  » en fait un choix cohérent dès que votre monitoring, vos routeurs, vos convertisseurs ou vos enregistreurs sont déjà en SDI, et que vous souhaitez une carte dédiée à la capture et au playout sans multiplier les connectiques inutiles.

Grâce à sa prise en charge multidébits, elle s’intègre aussi bien dans un workflow hérité (SD/HD) que dans une chaîne plus récente (2K/Ultra HD). Résultat : une carte simple à déployer, pertinente en station fixe, et suffisamment  » studio  » pour s’appuyer sur des éléments clés comme l’entrée de référence et le contrôle de périphérique.

La Blackmagic Design DeckLink SDI 4K s’adresse aux monteurs, étalonneurs et techniciens image qui ont besoin d’une interface fiable entre leurs applications et le monde SDI : ingest depuis des caméras, magnétoscopes ou flux SDI, lecture plein écran vers un moniteur SDI professionnel, ou encore sortie vidéo dédiée pour sécuriser l’affichage pendant une session d’étalonnage.

Elle est particulièrement pertinente dans les environnements où la stabilité et la synchronisation priment : stations de post-production, régies, studios de contenu, ou salles équipées en moniteurs SDI. Son intégration sur Mac, Windows ou Linux permet de standardiser un parc machine, et sa connectique SDI facilite l’interfaçage avec les infrastructures existantes (patch, distribution, convertisseurs, enregistreurs).

SDI multidébits pour SD, HD, 2K et Ultra HD 4K

La DeckLink SDI 4K propose une entrée et une sortie SDI capables de gérer plusieurs standards, afin de passer d’un projet à l’autre sans reconfigurer tout le studio. La prise en charge de flux 10 bits et des sous-échantillonnages couleur adaptés aux usages broadcast et post-production permet de conserver une image propre, avec des dégradés plus fins et une meilleure robustesse en traitement.

Audio embarqué sur SDI : intégration propre et gain de temps

En production et post-production, la gestion de l’audio peut vite devenir un point de friction. Ici, l’audio est transporté directement dans le flux SDI, avec un nombre de canaux adapté aux besoins de plateau et de post-prod. Vous conservez ainsi une cohérence simple entre image et son, pratique pour l’ingest, le monitoring et la lecture, sans ajouter d’interface audio dédiée au seul transport du son.

Synchronisation, contrôle machine et incrustation : les outils  » studio «

Pour les installations professionnelles, l’entrée de synchronisation (Tri-Sync ou Black burst) facilite l’alignement avec une référence de studio, afin d’améliorer la stabilité du monitoring et l’intégration dans une chaîne synchronisée. Le contrôle RS422 compatible Sony permet de piloter certains périphériques, utile dans les workflows basés sur des machines externes. Enfin, l’incrustateur intégré offre une brique supplémentaire pour des besoins de compositing ou d’habillage, selon votre chaîne de production.

PCI Express : une intégration efficace en station de travail

Avec son interface PCI Express, la carte est conçue pour une installation interne propre et durable, typique des stations de montage, d’effets et d’étalonnage. Cela contribue à une configuration stable, à faible latence perçue en monitoring, et adaptée à des sessions longues en studio.

Caractéristiques techniques

• Entrées vidéo SDI : 1 x SD/HD/2K/4K 10 bits. Prise en charge du 6 Gb/s 4:2:2 et 3 Gb/s 4:4:4.
• Sorties vidéo SDI : 1 x SD/HD/2K/4K 10 bits. Prise en charge du 6 Gb/s 4:2:2 et 3 Gb/s 4:4:4.

• Entrées audio SDI : 16 canaux intégrés en HD/2K/4K. 8 canaux intégrés en SD.
• Sorties audio SDI : 16 canaux intégrés en HD/2K/4K. 8 canaux intégrés en SD.

• Entrée de synchronisation : Tri-Sync ou Black burst.

• Contrôle de périphérique : Ports de contrôle RS422 compatibles avec Sony. Il est possible d’inverser la direction des ports série TxRx par contrôle logiciel.

• Interface de l’ordinateur : PCI Express à quatre lignes de génération 2, compatible avec les fentes PCI Express à 4, 8 et 16 lignes.
