Description

• Filtre passif 2 voies conçu pour répartir proprement les fréquences entre un haut-parleur grave/médium et un moteur d’aigu.
• Fréquence de coupure 1,5 kHz : un point de croisement courant pour de nombreuses configurations de sonorisation et d’enceintes DIY.
• Pentes optimisées : 6 dB/octave en passe-haut et 12 dB/octave en passe-bas, pour un raccord progressif tout en maîtrisant l’énergie envoyée au grave.
• Format pratique : dimensions 142 x 107 mm, idéal pour intégration dans un coffret ou un rack de filtre interne.

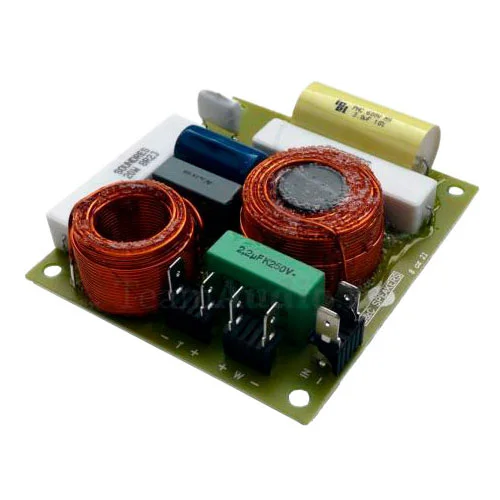

Le B&C Speakers XO-6 s’inscrit dans la famille des solutions de filtrage passif destinées aux enceintes 2 voies, où l’on souhaite conserver une architecture simple, robuste et facile à intégrer. Dans ce type de montage, le filtre joue un rôle central : il distribue le signal vers chaque transducteur en respectant une zone de recouvrement maîtrisée, afin de préserver l’équilibre tonal et la cohérence de diffusion. Le XO-6 vise ainsi les projets où l’on recherche un filtre fiable, sans dépendre d’une amplification multiple ou d’un processeur externe.

Ce filtre passif s’adresse aux intégrateurs, fabricants d’enceintes, techniciens son et amateurs de DIY qui montent ou rénovent une enceinte 2 voies en sonorisation. Il convient particulièrement lorsque vous disposez d’un amplificateur unique par enceinte (ou par paire) et que vous souhaitez répartir le signal entre la section grave/médium et la section aigu sans ajouter d’électronique active. C’est aussi une option pertinente pour remettre en état une enceinte dont le filtre d’origine est défaillant, ou pour standardiser une production de baffles en s’appuyant sur une fréquence de coupure de 1,5 kHz.

Filtrage 2 voies à 1,5 kHz

Le XO-6 réalise une séparation à 1,5 kHz, fréquence souvent choisie pour assurer un passage naturel entre un haut-parleur grave/médium et un driver d’aigu, selon la configuration de l’enceinte et les transducteurs utilisés. Un point de coupure bien choisi aide à maintenir une réponse plus homogène et à limiter les zones de surcharge sur le moteur d’aigu, tout en évitant de « tirer » trop haut sur le haut-parleur de grave/médium.

Pentes 6 dB/octave et 12 dB/octave : le compromis entre naturel et contrôle

Le XO-6 combine une pente de 6 dB/octave en passe-haut et 12 dB/octave en passe-bas. Dans la pratique, ces pentes influencent la façon dont les deux voies se recouvrent autour de la coupure : on obtient un raccord progressif, avec une atténuation plus marquée côté grave/médium sur la partie haute. Ce type de comportement peut contribuer à un rendu plus stable et à une meilleure maîtrise de l’énergie envoyée à la section grave/médium au-delà de sa zone de confort, tout en conservant une transition musicalement fluide.

Compatibilité et intégration

Avec une impédance de 8 Ohms, le XO-6 est pensé pour les montages d’enceintes courants en sonorisation. Sa puissance admissible de 400 W en fait un choix adapté aux systèmes nécessitant une bonne tenue en utilisation soutenue, à condition de respecter les recommandations de montage, le câblage et la cohérence globale (haut-parleurs, amplification, charge et ventilation du coffret). Son format 142 x 107 mm facilite l’installation dans l’enceinte, en limitant l’encombrement tout en restant accessible pour la maintenance.

Caractéristiques techniques

• Modèle : B&C Speakers XO-6
• Type : Filtre passif
• Configuration : 2 voies

• Puissance admissible : 400 W
• Impédance : 8 Ohms

• Fréquence de coupure : 1,5 kHz
• Pente en passe-haut : 6 dB/octave
• Pente en passe-bas : 12 dB/octave

• Dimensions : 142 x 107 mm
