Description

L’ADI 648 permet de convertir les signaux de type MADI en signaux ADAT et vice versa. Le système MADI offre 64 canaux en audio 24 bit à une fréquence allant jusqu’à 48 kHz, et 32 canaux à une fréquence de 96 kHz. La transmission se fait par un simple câble, coaxial (BNC) ou fibre optique (network). Dans les deux cas le câble peut faire plus de 100 mètres.Les canaux MADI sont transférés à partir de 8 canaux ADAT vers 8 sorties via TOSLINK.

En plus, l’ADI 648 contiens un routeur 8 canaux 16×16. Chaque sortie, divisée en block de 8 pistes, peut être acheminée à la fois vers le système ADAT et MADI.

Voici quelques une des utilisations possible du ADI 648 :

• Pouvoir travailler sur de longues distances avec un seul câble

• Conversion d’une interface MADI en 8 canaux ADAT

• Connecter des périphériques de type MADI vers des cartes RME Hammerfall

• Routeur et patchbay ADAT

• Convertisseur et splitter MADI coaxial / optique ou vice-versa

• MADI redistributeur, patchbay et routeur

L’ADI 648 en détail

L’ADI 648 est compatible avec toutes les formes de fréquences d’échantillonnage, y compris avec le 96 kHz avec le système « double speed ». Il offre le word clock en simple et double vitesse, distribue du signal 96 kHz en mode double dans le système MADI, ou par sample split (S/MUX) vers les port ADAT, mais il est aussi capable de gérer une double fréquence MADI (96 kHz). L’ADI 648 représente aussi un outil idéal de conversion de format pour les cartes RME.

SyncAlign et SyncCheck, deux technologies déjà présentes dans les produits RME vous apporterons une parfaite synchronisation entre les canaux et une indication précise des erreurs. Et bien sûr plusieurs périphériques peuvent être synchronisé avec le word clock.

D’un format compact en rack 19 pouces 1 unité, l’ADI 648 apporte de nombreuses fonctionnalités comme l’intelligent clock control (ICC), et la sauvegarde des paramétrages. Il est de plus possible de transmettre 16 canaux MIDI en parallèle des 64 canaux audio.

La sélection des entrées se fait automatiquement entre format coaxial et optique, ce qui vous donnera plus de confort pour les applications critiques. Les affichages de statut vous donneront toutes les informations sur le lock et l’état de la synchro, le contenu audio et la qualité du signal entrant.

Le digital PLL spécialement créé pour l’ADI 648, ne requière pas de système word clock additionnel. L’horloge de référence est extraite du signal MADI.

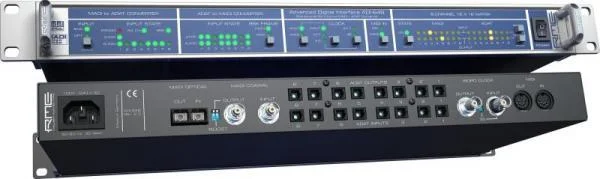

La façade arrière de l’ ADI-648 est claire et simple à comprendre. Huit entrées et sorties optiques, deux entrées et sorties MADI (coaxial, optique), word clock E/S (BNC) avec une terminaison switchable, et deux connecteurs MIDI font du ADI 648 un appareil complet et flexible.

Entrée MADI: 1 x BNC, 1 x optique

Sortie MADI: 1 x BNC, 1 x optique

Entrée ADAT optique: 8 x TOSLINK, 24 bit, Bitclock PLL

Sortie ADAT optique: 8 x TOSLINK, 24 bit

Entrée word clock: BNC, Signal Adaptation Circuit (fonctionnel à partir d’un signal 1.2 Vss ), terminaison switchable

Sortie word clock: BNC, basse impédance, 4 Vss dans 75 Ohms

Entrée et sortie MIDI via deux connecteurs DIN jacks

Sync sources: MADI, ADAT optique, word clock, interne

Varipitch: par le signal d’entrée ou le word clock

Fréquences d’échantillonnages supportés: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, variable (Sync/word clock)

Fréquences d’échantillonnages: MADI: 32 kHz – 96 kHz, word clock: 27 kHz-105 kHz, ADAT: 33 kHz – 57 kHz

Latence: horloge interne < 1 ns, entrée word clock < 3 ns, entrée ADAT < 2 ns

Sensibilité: Les PLLs opèrent à 40 ns sans problèmes

Alimentation:, 100 V-240 V AC, 50-60 Hz, 10 Watts

Dimensions: 483 x 44 x 200 mm

Ref. Euroguitar : 62494
